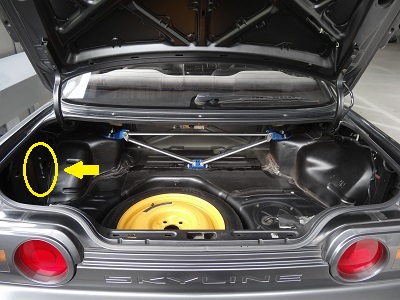

前々回のレポートでアンテナアンプを取り外したのですが、その際、リヤガラスのデフォッガーに接続している配線があったので辿ってみると、ノイズサプレッサーユニットに繋がっていることが分かりました。写真で示したトランクルーム左側の矢印がノイズサプレッサーユニットの位置になります。一般にガラスプリント式のアンテナは、デフォッガーの回路と混在して貼り付けられるため、デフォッガーに電流が流れるとラジオの雑音が顕著になり、この雑音を軽減するのがノイズサプレッサーユニットです。車内で音楽は聴きますがラジオは聴かないので、ノイズサプレッサーユニットは不要と思われます。それでは、ノイズサプレッサーユニットを取り外しましょう。

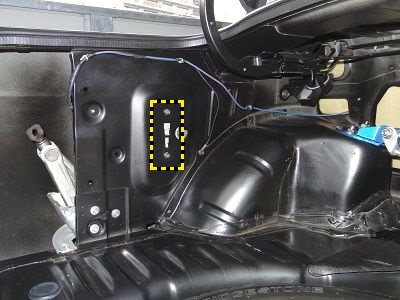

トランクルーム左側の拡大写真になります。ノイズサプレッサーユニットはトランクルーム板金の外側（点線部）にあり、トランク内側からボルト2本で固定されています。尚、本来はトランクルームには内張りがあるのですが、約16年前に撤去しております。

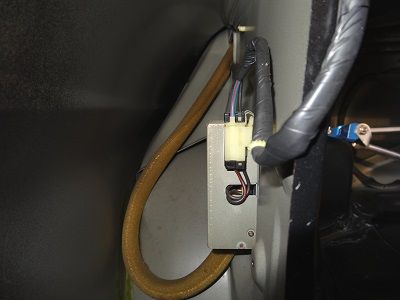

パンタジャッキを取り外し、その開口からノイズサプレッサーユニットを覗いてみました。手前側には黒色ビニールテープで被覆されたノイズサプレッサーユニットに入力する電源線（青色）とアース線（黒色）、奥側には茶色スポンジで被覆されたリヤガラスのデフォッガーへ出力する配線が見えています。先ず、デフォッガーへ接続する配線経路を確認したいと思います。

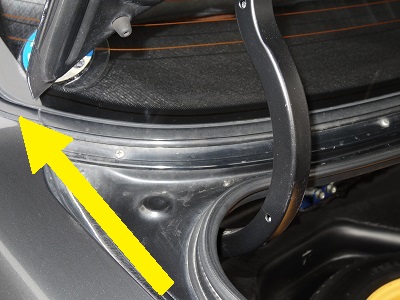

ノイズサプレッサーユニットからデフォッガーへは、トランクルーム板金の外側から矢印方向に配線されています。

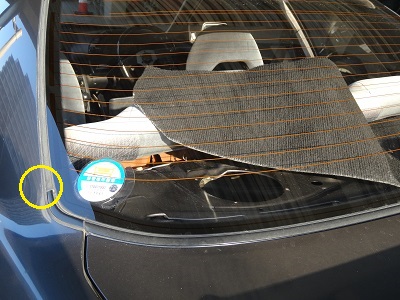

リヤパーセルシェルフ（リヤシートバック後方の仕切り棚）上のカーペットをめくると、丸印の箇所（Cピラー下部）にデフォッガーへ接続するコネクタがありました。

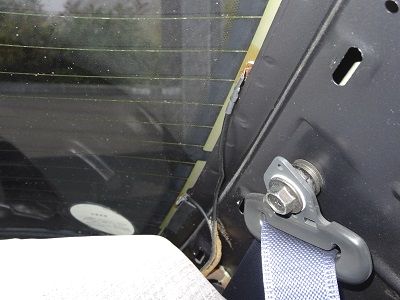

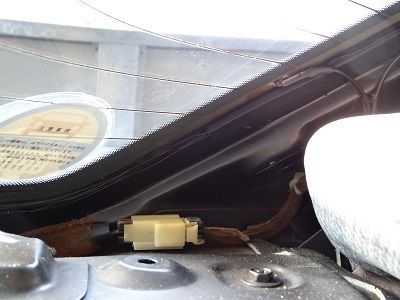

車内からコネクタを見るとこんな感じ。コネクタの左側はノイズサプレッサーユニットからきた配線で、コネクタの右側はデフォッガーへ接続する配線となっています。



デフォッガー（ヒーター線）へ接続する配線は上下2本あります。ノイズサプレッサーユニットを取り外す前に、どちらがプラス極でどちらがマイナス極かを確認しておきます。

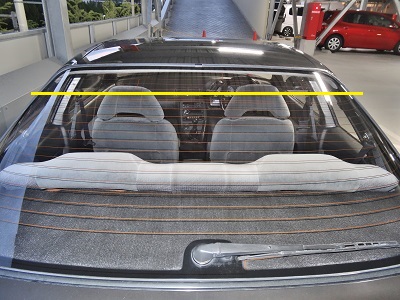

ちなみに、デフォッガーの範囲はリヤガラスに示した黄色線の下側です。黄色線の上側はラジオのアンテナ線になります。

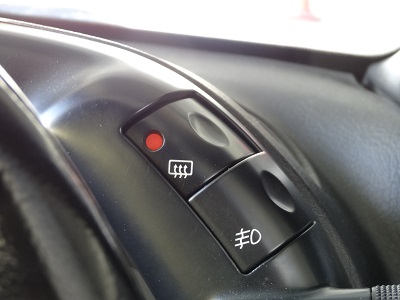

メーターフードパネル右側のリヤデフォッガースイッチを押しました。

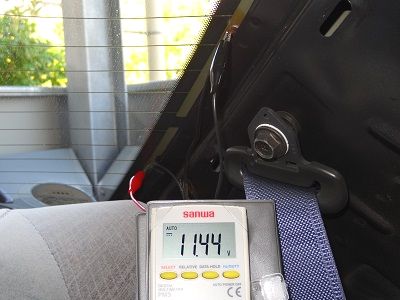

テスターで電圧を測定すると、(+)11.44Vになったので、下側がプラス極で上側がマイナス極と分かりました。

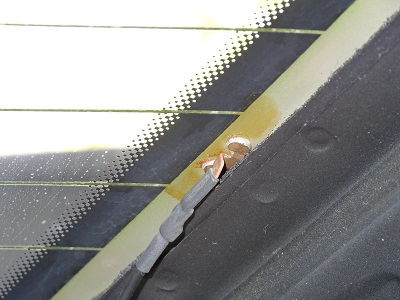

デフォッガー接続部（上側）の拡大写真です。デフォッガー端子は、はんだで固定されています。ということで、今回はここで終了します。次回は、ノイズサプレッサーユニットに入力している電源線の配線経路から掲載します。
