車で初めての場所に行く時や、走行中に道を間違えて迷子になった時には、スマホのGoogleマップを利用するのですが、現在スマホホルダーがないので、コンソールボックスの小物入れに置いて見ています。写真のように、画面の向きが固定できないことに加え、運転中に左下にあるスマホを見るので少し危ないと感じていました。そこで安全にGoogleマップを見れるように、スマホホルダーを取り付けたいと思います。



これが今回取り付けるスマホホルダーで、DesertWestの「2023年進化型」です。製品の付属品は、上側の左から順にホルダー本体、伸縮アーム（粘着吸盤付き）、エアコン吹出口クリップ、下側の左から順に固定ナット、ダッシュボードパッド、取扱説明書になります。本製品を選んだのは、スマホの取付・取外がワンタッチ式であること、耐荷重が20kgあること、価格が手頃だったことなどです。それでは、スマホホルダーを車両に取り付けましょう。



センターパネル周りの写真です。スマホホルダーは、フロントガラス、ダッシュボード上、エアコン吹出口などに取り付けできます。しかし、センターパネルより上側に置くと、画面の見やすさは良いのですが、見た目に少しゴチャゴチャ感があるので、今回はセンターパネルより下側に取り付けることにします。



写真は、助手席側から見たセンターパネル周りです。センターロアパネルの丸印付近に、伸縮アームの粘着吸盤を取り付けできそうです。念のため、グローブボックスを全開にした時と助手席を最前に移動した時に、粘着吸盤と当たらないか確認しておきます。



グローブボックスを全開にして、助手席を最前に移動しました。丸印の箇所は、グローブボックスと助手席に当たらず、高さも丁度良いので、ここに伸縮アームの粘着吸盤を取り付けましょう。



スマホホルダーを組み立てました。手順は、ホルダー本体の背面に伸縮アームのボールジョイントを押し込んで、固定ナットで締めるだけです。



センターロアパネルに、伸縮アームの粘着吸盤を取り付けました。粘着吸盤だけでかなりの吸着力だったので、付属のダッシュボードパッドは使用しておりません。



運転席側から見ると、こんな感じ。スマホの固定は、矢印のサイドアームを内側に挟んでいくとロックします。そしてロックの解除は、丸印のリリースボタンを押すだけです。



スマホをスマホホルダーに固定しました。後は、画面の向きを調整して作業完了です。これで、運転中に目線を少し動かすとスマホが見れるので、安全にGoogleマップを使えるようになりました。

[0回]

[0回]

[0回]

[0回]

[0回]

[0回]

[0回]

[0回]

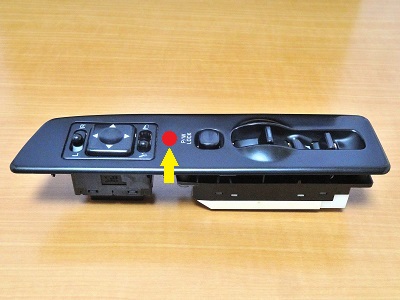

さて今回は、手動スイッチとコントローラー本体の取り付けを行っていきたいと思います。写真は、取り外したパワーウインドースイッチです。手動スイッチは、矢印の赤丸で示した位置に取り付けます。それでは、パワーウインドースイッチに穴をあけましょう。

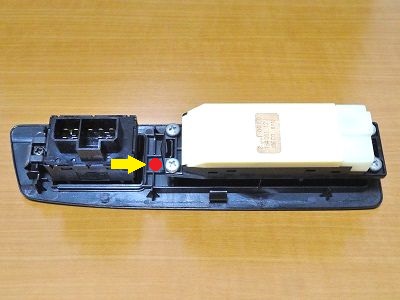

パワーウインドースイッチ裏側の写真です。パワーウインドーアンプ前側にあるリブの中央に、手動スイッチのブッシングを通す穴（直径6.5mm）をあけます。

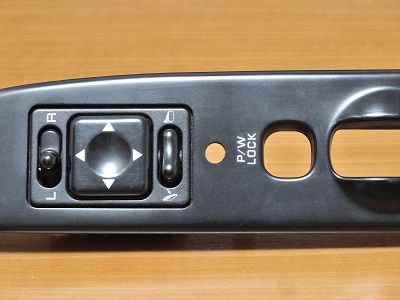

パワーウインドースイッチに穴をあけました。穴あけ作業は、パワーウインドーアンプを取り外して行いました。

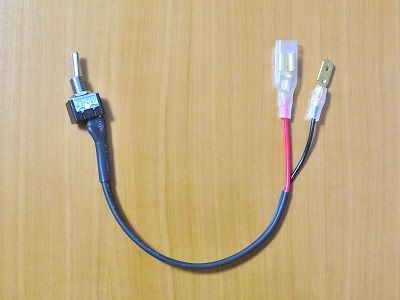

これが取り付ける手動スイッチです。エーモン製のミニトグルスイッチで、適合板厚1.0～3.0mm、直径6.5mmの穴に取り付けることができます。家に持ち帰って作業するため、手動スイッチ用電線は途中で切断して平型端子をカシメました。

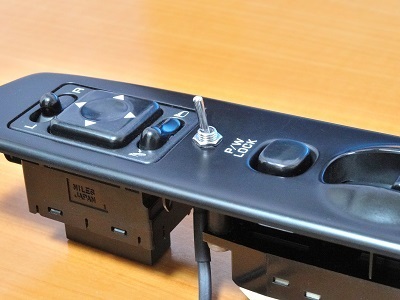

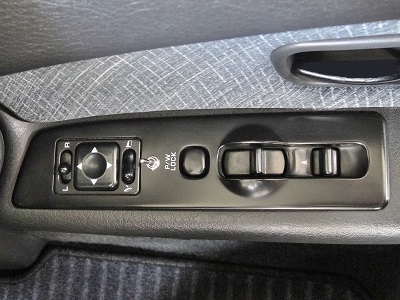

パワーウインドースイッチに手動スイッチを取り付けました。違和感なく、いい感じに収まりました。

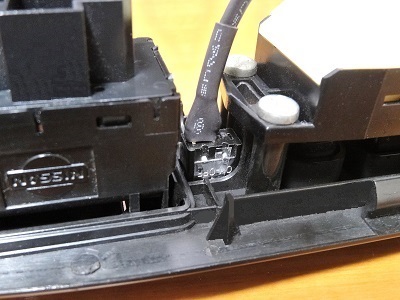

裏から見ると、こんな感じ。手動スイッチのハウジングは、パワーウインドーアンプ前側にあるリブの間にピッタリ入りました。

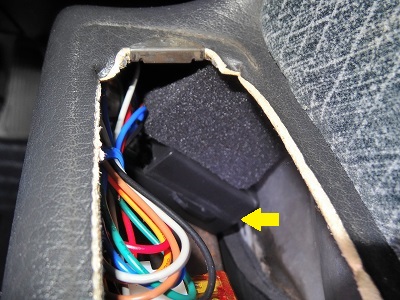

最後に、コントローラー本体の取り付けを行っていきます。左側用コントローラー本体は、パワーウインドースイッチ開口の前側に置きました。ガタつき防止のため、本体の上には軟質ウレタンを押し込んでいます。

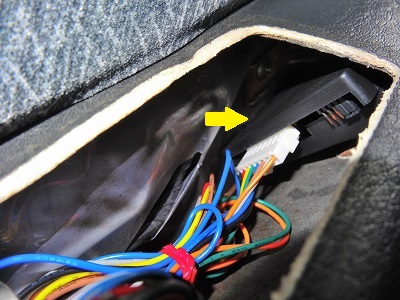

右側用コントローラー本体は、パワーウインドースイッチ開口の後側に置きました。こちらは本体を裏返すと、ガタつきがなく絶妙に収まる場所がありました。

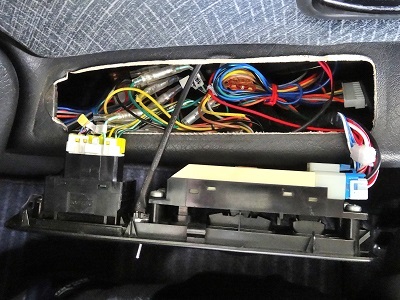

パワーウインドースイッチに、ミラーコントロールスイッチコネクタとパワーウインドースイッチコネクタを接続しました。そして、各専用ハーネスはパワーウインドースイッチ開口から下の方に入れておきます。



後は、パワーウインドースイッチを取り付けて作業完了です。

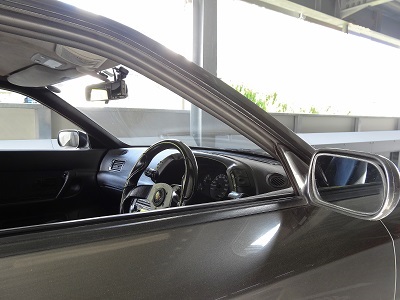

ドアミラー自動下降ユニットを取り付けたことで、駐車の度にドアミラーを下に向けるのが非常に楽になりました。また、右側ドアミラーに貼り付けていた扇形の補助ミラーはミラー面が曲面だったので、駐車場の白線が少し曲がって見えていたのですが、補助ミラーを外せたことで、駐車場の白線が直線に見え、視界も広く確保できるようになりました。
