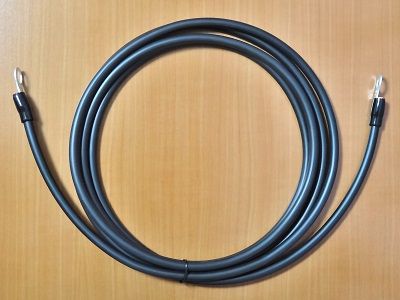

さて今回は、新しいバッテリーケーブル（マイナス極）の配線を行っていきたいと思います。バッテリーケーブルを購入するにあたり、バッテリーからコンソールボックスまでの線長は、配線経路にビニール紐を通して測ると約3mありました。配線経路の詳細については、キルスイッチを取り付ける（1）をご覧下さい。写真は、今回用意したバッテリーケーブルになります。仕様は、14SQ（外径7.7mm）の3mで、両端にφ10mm丸端子が付いているものです。

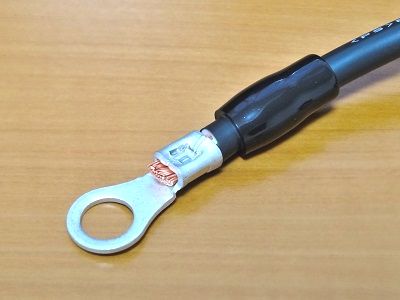

丸端子の拡大写真です。黒色の絶縁カバーを横にずらすと、筒部（バレル）中央に四角い圧着痕が見えています。

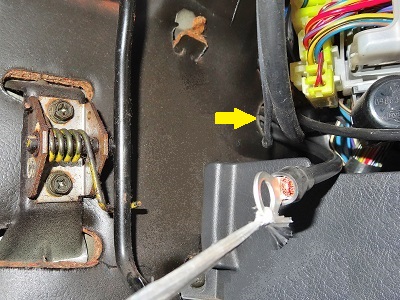

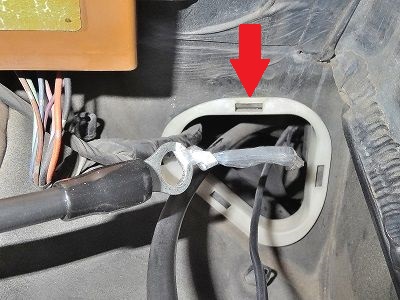

最初に、エンジンルーム後方右隅にある矢印の開口から、バッテリーケーブルを車内に引き込みます。先に通していたビニール紐をバッテリーケーブルの丸端子に結びました。

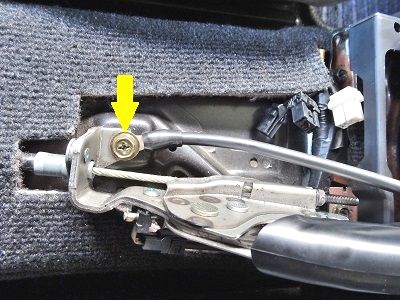

アクセルペダル付近の写真です。ビニール紐を引っ張って、矢印の穴からバッテリーケーブルを車内に引き込みました。



ここで一度、アースを取ろうと考えている位置にバッテリーケーブル端子を接続して、エンジンが掛かるか確認しておきます。矢印のサイドブレーキブラケットの固定ボルト（M8×15＠1.25）と、エンジンルームのバッテリー端子（マイナス極）にバッテリーケーブル端子を取り付けました。そしてキーを回すとエンジンが掛かったので、この位置からアースを取ることにします。

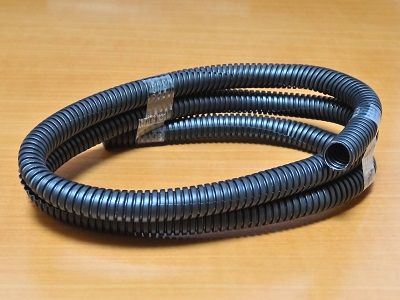

次に、エンジンルーム側のバッテリーケーブルの配線を行います。エンジンルーム内は金属エッジが多くあり、かつ高温になるので、バッテリーケーブルに外装材を被せようと思います。写真はコルゲートチューブです。これはエーモン製で、内径10mm（外径13mm）、長さ1m（スリット入り）になります。



バッテリーケーブルにコルゲートチューブを被せました。チューブの長さは1mでピッタリでした。

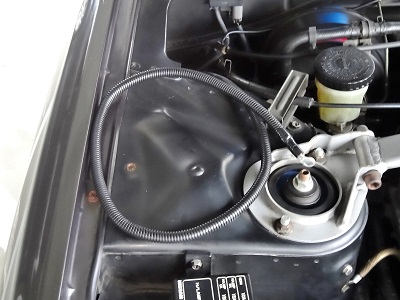

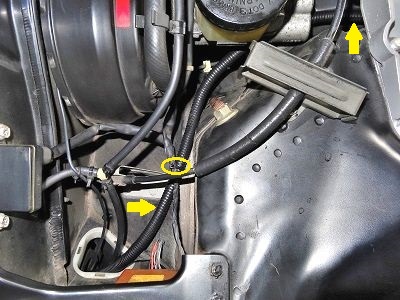

バッテリーケーブルを配線しました。写真は、エンジンルーム後方右隅付近です。矢印のバッテリーケーブルは、長丸印で周辺の電線と結束バンドで固定し、ブレーキマスターシリンダーの下を通して、サージタンク横へと導きました。

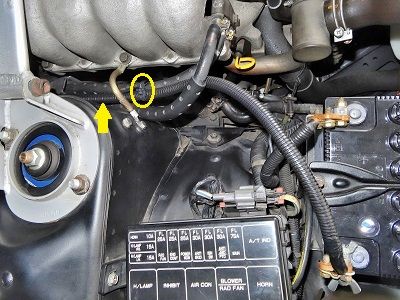

その後、サージタンク横の長丸印で燃料ホースと結束バンドで固定し、バッテリーケーブル端子をバッテリーターミナル（マイナス極）に接続しました。

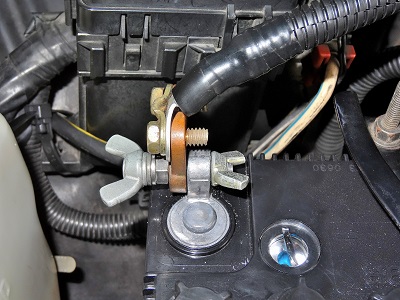

バッテリー端子（マイナス極）の拡大写真です。バッテリーケーブル端子は約45度曲げ、端子の絶縁カバーにコルゲートチューブを被せて、上からビニールテープを巻きました。

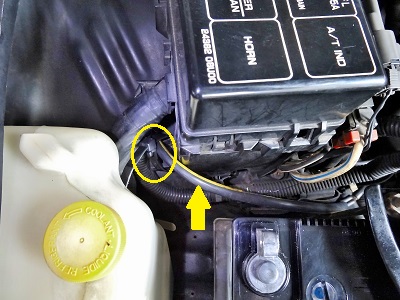

あと、矢印の古いバッテリーケーブルは、また必要になるかもしれないので、長丸印で周辺部品と結束バンドで固定しておきます。ということで、今回はここで終了します。次回は、車内側のバッテリーケーブルの配線から掲載します。
