さて今回は、ジャンプスターターの置き場所を決めて、シガープラグの電源コードを配線していきたいと思います。写真は、グローブボックスを開けて、矢印のETC車載器以外は全て放り出した状態です。この場所なら、ジャンプスターターを余裕で置くことができます。



グローブボックス内を横から見ると、こんな感じ。矢印にETC車載器の配線穴があるので、シガープラグの電源コードは、この穴を通してセンターパネルへ導きます。尚、ETC車載器の配線穴の詳細については、ETC車載器を取り付ける（3）をご覧下さい。



ジャンプスターターをグローブボックスに置きました。



そして、シガープラグの電源コードを配線穴に通しました。

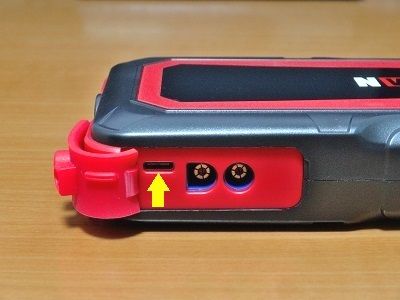

あと、ジャンプスターターの電池残量が少なくなった時に、グローブボックス内で充電できるようにしておきます。矢印がジャンプスターターの充電ポートのUSB（Type-C）になります。

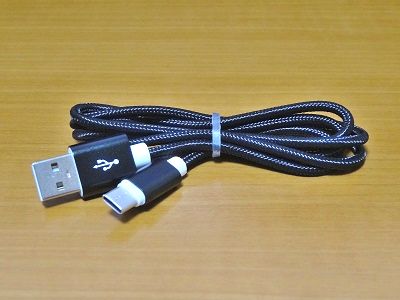

充電ポートに接続するUSBケーブル（Type-C→Type-A）、長さ1mを用意しました。USBケーブルのType-C側はジャンプスターターに接続し、Type-A側は配線穴を通してセンターパネルへ導きます。



ここで、現在接続できるUSB電源がないので、シガーライターから電源を取り出して増設しましょう。写真はエーモン製のUSB電源ポート（Type-A）で、電源コードは約1mあります。ちなみに、シガーライター電源はACC電源から来ており、ヒューズボックスに15Aのヒューズが付いています。



写真は、シガーライターの裏側になります。矢印がシガーライターのコネクタで、橙色（プラス極）と黒色（マイナス極）の電線が出ています。



シガーライター電源とUSB電源のコードを、丸印の分岐コネクタで接続しました。矢印が増設したUSB電源ポートです。



ジャンプスターターの充電ポートと、USB電源ポートをUSBケーブルで繋ぎました。



ジャンプスターター側の拡大写真です。矢印のUSBケーブル（Type-C）は普段外しておいて、充電する時のみ接続すればよいでしょう。



USB電源ポート側になります。こちらは配線をセンターパネル内に入れるので、矢印のUSBケーブル（Type-A）は接続したままにしておきます。



ジャンプスターターをメモリー用電源に使用してから丸16日が過ぎました。この間、何回か車に乗りましたが、充電はしませんでした。電池残量は100％から44％になり、電圧は16.58Vから14.63Vまで低下しましたが、カーオーディオのメモリーは保持された状態が続いてました。



最後に、ジャンプスターターの電池を充電しておきます。充電はエンジンを掛けた状態で、矢印のUSB端子を差し込むだけです。約30分で電池残量が約10％回復したので、車に乗った時に充電しておけば良さそうです。これでバッテリー電源を切っても、カーオーディオのメモリーが全て残るようになりました。
