参弐百景 ～R32スカイライン～

さて今回は、カメラユニットの電源コードとカーオーディオの接続から行っていきたいと思います。カメラユニットの電源コード（バックカメラ電源線、アース線、映像出力線）は、カーオーディオハーネス（ACC電源線、アース線）とカーオーディオ背面の映像入力端子に接続するので、カーオーディオを取り外しましょう。カーオーディオの取り外しの詳細については、エアコンパネルを交換する（2）をご覧下さい。

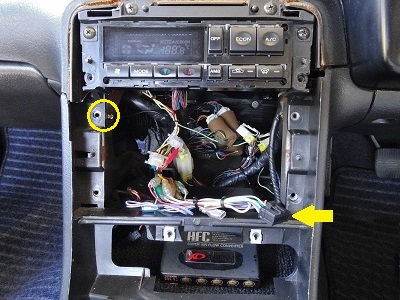

カーオーディオを取り外しました。矢印は、カーオーディオ背面に接続していたコネクタになります。また、カーオーディオのアースは、丸印のオーディオブラケットから取っています。ちなみに、センターパネルの灰皿の場所に見えているのは、カーオーディオ（カロッツェリア：FH-6500DVD）交換に伴い移設した燃調コントローラー（アペックス：SUPER-AFC）です。



カメラユニットの電源コード（バックカメラ電源線、アース線）を、カーオーディオハーネス（ACC電源線、アース線）に、丸印の分岐コネクターで接続しました。赤色矢印は、映像出力線のRCA端子（黄色）で、カーオーディオ背面に接続します。あとバック信号入力線（橙色、紫/白色）は、黄色矢印の圧着接続端子でカシメています。

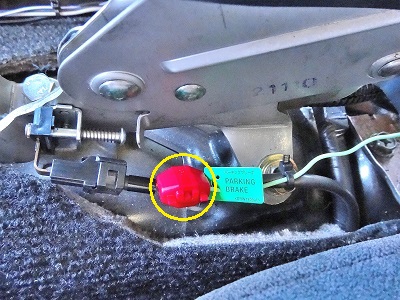

次に、カーオーディオのモニターに表示される駐車ガイド線を調整する際、車両にパーキングブレーキ信号入力線を接続しておく必要があるので、ここで作業しておきます。写真はサイドブレーキの根元付近で、矢印がパーキングブレーキスイッチコネクタになります。



パーキングブレーキスイッチからコネクタを外しました。コネクタハウジングを開けて、外装材（PVCチューブ）に切り込みを入れて剥がすと、パーキングブレーキ電源線（黄色）が見えました。この電線に、カーオーディオのパーキングブレーキ信号入力線を接続します。



カーオーディオのパーキングブレーキ信号入力線（若草色）を、車両のパーキングブレーキ電源線に、丸印の分岐コネクターで接続しました。ここで一度、カーオーディオを取り付けて、バックカメラ映像がモニターに表示されるか確認しておきます。



カーオーディオを取り付けました。



エンジンを掛けると、カーオーディオの電源が入りました。しかしバックギヤを入れても、バックカメラ映像はモニターに表示されませんでした。取扱説明書を読むと、カーオーディオのシステム設定が必要みたいなので入力していきましょう。



システム設定の「バックカメラ入力」と「駐車アシスト線表示」を「オン」に変更しました。



その後バックギヤを入れると、バックカメラ映像がモニターに表示されました。上側の赤色矢印がカーオーディオの駐車ガイド線で、下側の青色矢印がバックカメラの駐車ガイド線になります。バックカメラの駐車ガイド線は、ガイド線の位置を変更できないので、後で非表示にします。あとバックカメラ本体の垂直角度は、モニター下端にリヤナンバープレートが少し映り込むように調整しました。



リヤバンパーを車両右側から見た写真です。リヤバンパー後端とリヤナンバープレート下端がほぼ同じ垂直位置にあります。先程、モニター下端にリヤナンバープレートが映るようにしたのは、リヤナンバープレートが後方障害物に接触しなけば、リヤバンパーも接触しないという目安になるからです。後は、これまで取り外した部品を逆順で取り付けて作業完了です。ということで、今回はここで終了します。次回は、バックカメラの駐車ガイド線を非表示にすることと、カーオーディオの駐車ガイド線の調整について掲載します。
