何かと故障の多いエアコンですが、去年の夏はほぼ正常に作動して冷風が出ていました。そして冬には温風が出ていましたが、今年の春になって冷風が出なくなりました。



エアコン自己診断により、吸込温度センサーと冷媒温度センサーは約0℃の値であることを確認しました。しかし、ステップ4（各アクチュエーターの作動点検）において、表示番号[41～43]は冷風、表示番号[44～47]は温風が出るはずですが、すべて温風しか出ませんでした。これはエアミックスドアアクチュエーターが作動していないと思われますので、取り外して原因を確認したいと思います。それでは、エアミックスドアアクチュエーターを取り外しましょう。



エアミックスドアアクチュエーターは、写真の丸印に鎮座しておりますので、エアコンパネルやカーオーディオを取り外します。これらの取り外しの詳細については、エアコンパネルを交換する（1）、エアコンパネルを交換する（2）をご覧下さい。尚、本来はエアミックスドアアクチュエーターの下側に、助手席用のエアコンダクトがあるのですが、不要なので撤去しております。



エアミックスドアアクチュエーターの拡大写真になります。丸印にはエアミックスドアのコネクションロッドが見えています。

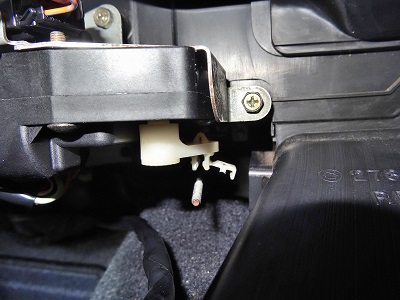

助手席側の足元から見るとこんな感じ。コネクションロッドは、左側の空調ユニットと右側のアクチュエーターをロッドホルダーで繋いでいます。矢印部のコネクションロッドはロッドホルダーに挟み込まれているので、先ずこれを外します。



ロッドホルダーの蓋を外しました。蓋は爪で引っ掛かるようになっています。



ロッドホルダーからコネクションロッドを外しました。



次に、アクチュエーターのブラケットにコネクタがクリップ固定されているので外します。



コネクタを外しました。そしてブラケットのビスを3本外して、アクチュエーターを取り外します。ちなみに、左側のビスはブロアファンのHIリレーと共締めになっています。



アクチュエーターを取り外しました。丸印の3箇所はブラケットの取り付け穴になります。



これが取り外した収穫物になります。ということで、今回はここで終了します。次回は、エアミックスドアアクチュエーターの詳細について掲載します。
